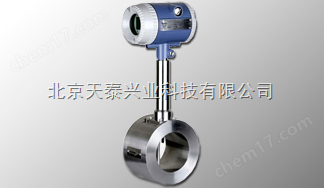

一、TS100精品型渦街流量計產品概述

 TS100精品型渦街流量計是一種新型應力式渦街流量變送器。傳感器輸出的電壓脈沖頻率信號，流便于與計算機聯用，可輸出4-20mA標準信號。本產品可廣泛應用于石油、化工、冶金、電力、醫藥、紡織及自來水、天然氣站的供水、供氣管線的計量與控制等。

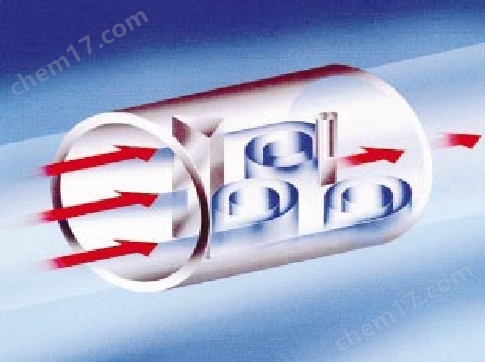

工作原理：渦街流量計是有設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速稱正比，并給出了頻率與流速的關系式：f=St×V/d

式中：f:渦街發生頻率（Hz）

     V：旋渦發生體兩側的平均流速（m/s）

    St：斯特羅哈爾系數（常數）

這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比ude脈沖頻率信號（或標準信號）。

二、TS100精品型渦街流量計產品特點

•精密機加表體，進口產品品質
•量程比可寬達1:20
•無可動部件，無孔洞縫隙設計、*穩定
•采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
•采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用3年以上
•由軟件對儀表系數非線性進行修正，提高測量精度
•壓力損失小，量程范圍寬
•隔爆：EXd II CT5；本安防爆：EXia II CT2-CT4

 三、TS100精品型渦街流量計性能參數

 公稱通經：對夾式DN15～DN300

公稱壓力：（1.6;2.0;2.5;4.0;5.0;6.4）MP,其它壓力等級協議供貨
介質溫度：標準型（-40～+180）℃;中溫型（-40～+280）℃;高溫型（-40～+350）℃
本體材料：304不銹鋼;不銹鋼1Ci18Ni9Ti;其它材料協議供貨
準 確 度：0.5級;1.0級
重復誤差：≤0.33%
量 程 比：1:10～1:20
轉 換 器：一體式

通    訊：HART協議/RS485
顯    示：2×8字符、2×12字符（累計;瞬時流量;溫度壓力）
供    電：15～24VDC、12VDC、3.6V電池
輸出信號：電壓脈沖、4～20mA
防爆標志：隔爆：EXd II CT5；本安防爆：EXia II CT2-CT4
防護等級：IP65;IP67;IP68
適用介質：氣體；液體；蒸汽
工作環境：環境溫度：（－40+60）℃;相對濕度：5%～90%;大氣壓力：（86～106）KP

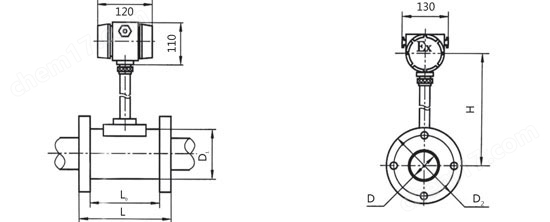

 四、TS100精品型渦街流量計機械尺寸圖

對夾式尺寸表 單位

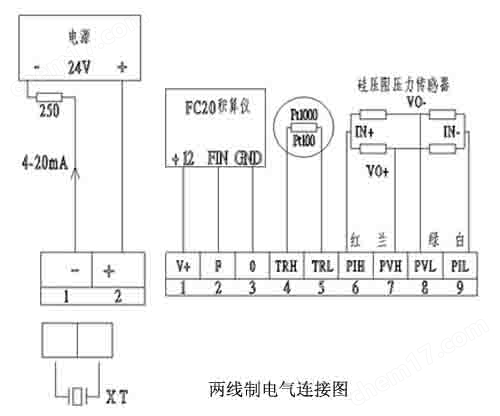

五、TS100精品型渦街流量計電氣連接

六、TS100精品型渦街流量計選型指南
