產地類別 | 國產 | 產品種類 | 手動 |
---|---|---|---|
價格區間 | 1千-2千 | 應用領域 | 環保,電子/電池,制藥/生物制藥,電氣,綜合 |

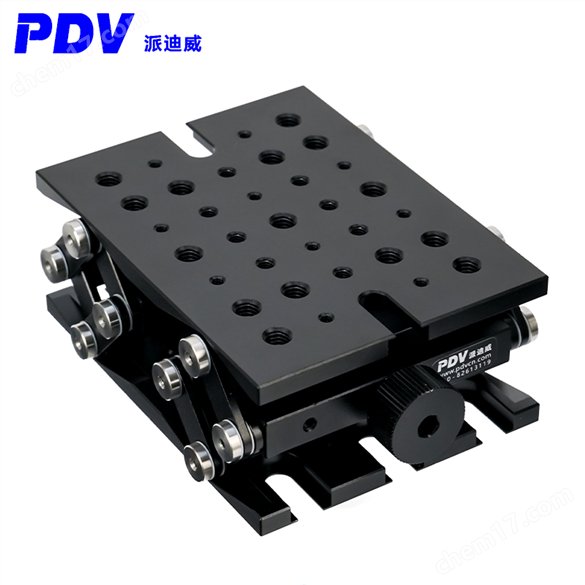

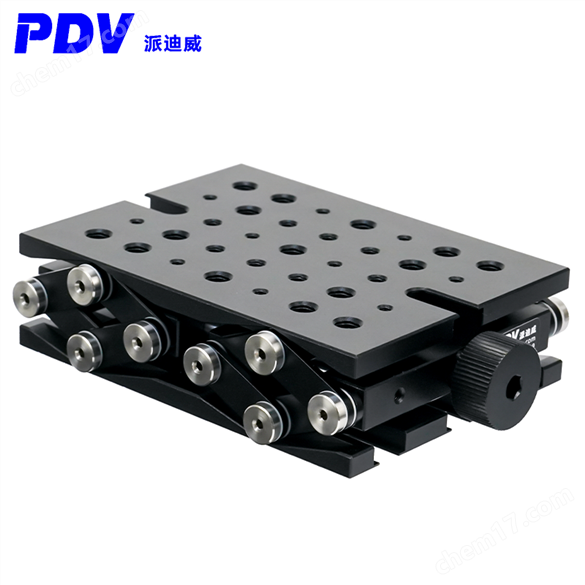

Z軸剪式手動升降臺 實驗室微調滑臺
產品特性:
1、Z軸高度調節范圍25mm,臺面高度從21.3mm到46.8mm;
2、安裝臺面:101.6*76.2mm;
3、垂直負載能力55.1lbs (25kg);
4、頂部和底部有多規格螺紋孔和安裝槽;
產品規格:
產品型號 | PT-SD415 |
安裝臺面 | 101.6*76.2mm |
臺面高度 | 21.3mm~46.8mm |
調節范圍 | 25mm |
負載能力 | 55.1 lbs (25kg) |
重量 | 425.2g |
材質 | 7075鋁合金 |
產品尺寸圖:
PT-SD415升降臺非常適合安裝需要高度調節的光機械子組件,剛性剪式設計,具有高穩定性,平行度佳,調節裝置用絲杠來驅使垂直運動,絲桿運動每轉一圈為0.8mm,可提供25mm的高度升降調節,且可以支撐的垂直負載高達50lbs。
安裝臺面101*76.2mm,頂板和底板臺面均都有多種螺紋孔排列,還帶有安裝槽。
頂板安裝孔: 10處M3,8處M4, 15處M6, 2處6.7*19.2mm;
底板安裝孔: 10處M3, 8處M4,11處M6, 6處6.7* 19.2mm;
