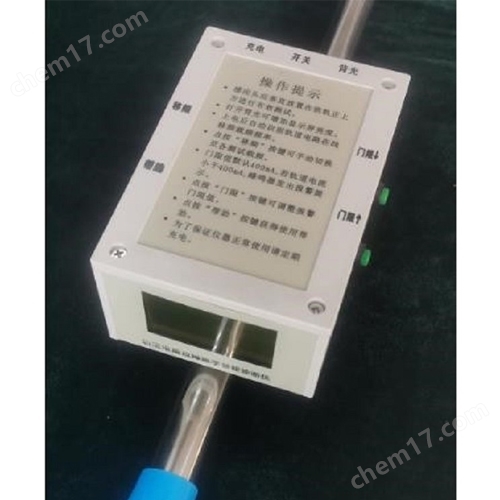

MKY-KVZD-3 便攜式轉轍機測試儀

        KVZD-3型便攜式轉轍機測試儀專用于現場測量國產ZD6、ZD7、ZD9、ZY4、ZY7、ZK以及西門子公司生產的S-700K等系列轉轍機在軌工作情況。它可以在軌測量轉轍機在轉換道岔時的輸出力以及轉換過程中的電機電流和動作時間等參數。

        KVZD-3型便攜式轉轍機測試儀采用平板電腦作為主控器，可將整個測量過程中的力、電流的變化過程以曲線的方式顯示出來，同時還可顯示其它有關參數值，如：轉換過程中轉換力的最大值、穩態力的最大值、電機電流的最大穩態值等。

        KVZD-3儀器可以存儲海量組記錄，海量條測量曲線，每個測量紀錄可輸入有關信息，如：段名、工區（車間、檢修所）名、站名、道叉號、機號、機型、操作員和測試時間等信息。用戶可對測量結果或存儲在儀器中的測量記錄進行分析，便于用戶現場發現問題和解決問題。此外，用戶可對測量結果進行條件查詢、報表打印、數據分析等。

主要技術指標

1、儀表使用條件工作溫度：－20℃~50℃

工作濕度：不大于85%（不防水）

供電方式：內裝7.2V,4000mA鋰電池

大氣壓強：74.8kPa~106.6kPa(海拔高度2500m以下)

2、測量端口輸入阻抗：1MΩ

3、頻率測項指標頻率測量范圍：10~3500Hz；

測量靈敏度要求：不大于10mA

顯示分辨率及測量誤差：10.00~99.99 Hz頻段：分辨率0.01Hz，誤差±0.01Hz；

100.0~3500.0 Hz頻段：分辨率0. 1Hz，誤差±0.1Hz；

注意：用來檢測調頻信號時，誤差將大于0.5Hz。

4、電流真值測量測量范圍：10~3500Hz頻段10mA～50A；

測量誤差：小于3％。

5、整機重量：1.1 k g
