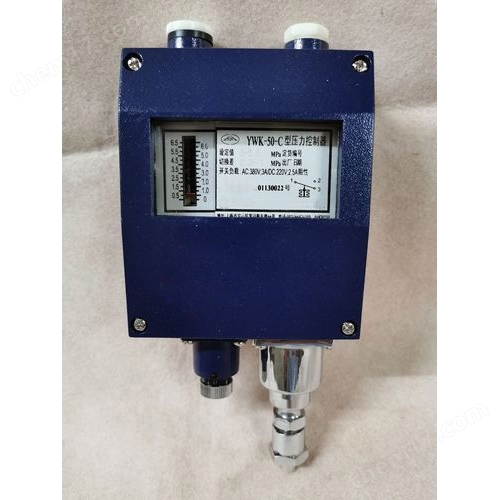

MKY-YWK-50-C 壓力控制器/壓力開關
一，產品概述
YWK-50壓力控制器采用波紋管式傳感器?？捎糜跉怏w，蒸汽等氣體介質和液體介質。控制器的設定值可調，調節范圍-0.1-4MPA
YWK-50材質：采用采用酚醛壓塑型粉殼體，為普通型。
二，技術性能
環境溫度：-25-55℃
外殼防護等級：IP40
抗振性能：YWK-50 10~60HZ 0.075mm
60~150HZ 10M/S2
觸點容量：AC 380V 3A(阻性)
DC 220V 2.5A（阻性）
重復性誤差：見規格表
單刀雙擲微動開關動作過程：
接線端1-3：
壓力下降至下切換值時接通。
接線端1-2：
壓力下降至下切換值時斷開。
電纜：12mm直徑船用或者7.5mm直徑三芯
三，型號規格
1、 切換差可調
序號 | 設定值調節范圍MPA | 切換差調節范圍MPA | 設定值誤差MPA | 重復性誤差MPA | 備注 |
1 | -0.1-0 | 0.0065-0.026 | ±0.004 | 0.002 | 同序號6~11備注欄 |
2 | 0-0.1 | 0.006-0.028 | ±0.004 | 0.002 | 被控介質對黃銅、錫青銅、鉛錫焊料無腐蝕性作用 |
3 | 0-0.2 | 0.01-0.08 | ±0.008 | 0.004 | |
4 | 0-0.3 | 0.025-0.1 | ±0.012 | 0.006 | |
5 | 0-0.5 | 0.03-0.1 | ±0.02 | 0.001 | |
6 | 0-0.8 | 0.07-0.25 | ±0.032 | 0.016 | 被控介質對黃銅、1cr18ni9ti不銹鋼、鉛錫焊料無腐蝕性作用 |
7 | 0-1 | 0.07-0.25 | ±0.04 | 0.02 | |
8 | 0-1.5 | 0.1-0.28 | ±0.06 | 0.03 | |
9 | 0-2 | 0.12-0.3 | ±0.08 | 0.04 | |
10 | 0-3 | 0.15-0.5 | ±0.12 | 0.06 | |
11 | 0-4 | 0.25-0.6 | ±0.16 | 0.08 |
四，設定值的調整
壓力控制器的設定值調整步驟，舉例說明如下：
【例】：選用0-0.8MPA規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5~0.6MPA之間，具體操作步驟如下：
1， 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。
2， 將被控氣體導入控制器波紋管室。
3， 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPA上，此值即為下切換值。
4， 接通電源，使壓縮機工作，氣體壓力上升，反復調整切換差旋鈕，使壓力上升到0.6MPA（上切換值）時控制器開關切換。
五，安裝
1， 打開表蓋，將控制器垂直安裝在儀表板上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。
2， 取下鎖緊螺母旋動調節桿，使指針指在所需控制的壓力設定值上，擰緊鎖緊螺母。
3， 旋動切換差旋鈕，以獲取需要的切換差。
4， 旋下接頭將直徑為6毫米的金屬導壓管的一斷錫焊在套筒上，然后旋緊接頭使連接管密封，被控介質由金屬導壓管進入波紋管室，如下圖所示。
5， 復查安裝是否妥切，裝好表蓋，接通電源。根據控制器使用情況，應做定期校對。
六，注意事項
1， 控制器指針指示值為下切換值，設定值調節范圍即下切換值調節范圍。
2， 切換差旋鈕上數字僅表示切換差值得大小程度而非實際值，實際值應從標準表讀取。
3， 被控介質壓力不超過某一給定壓力值時，指針應調整在比給定值低一個切換差值（即下切換值）的位置上，調整完畢后，不準再旋動切換差旋鈕。
4， 規格表中給的切換差調節反是指保證提供的最小提交范圍，實際范圍可比表列略寬。
