1、用途

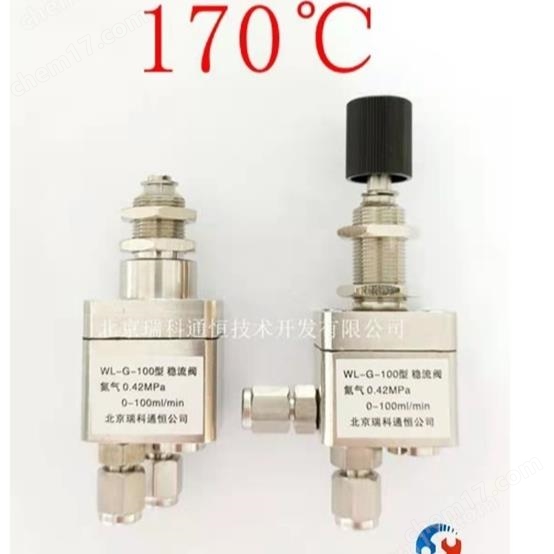

瑞科通恒WL系列耐高溫穩流閥是在消化吸收*技術的基礎上研制的，它具有穩流精度高，調節線性好等特點。主要為氣相色譜分析儀器而設計，亦廣范用于對輸入流量需要精確控制和調整的石油化工、儀器儀表、通用實驗室等場合，可取代進口產品。

2、技術參數

流量輸出范圍：在入口通0.42MPa氮氣，出口壓力低于0.3Mpa條件下，其流量輸出范圍：

0-10 ml/min、 0-100 ml/min、0-200 ml/min、0-300 ml/min、0-1000 ml/min、0-2000ml/min、0-5000ml/min、0-12L/min

流量可根據用戶要求定制

使用介質：氣體

輸入壓力：≤0.6MPa；

工作環境溫度： 170℃

穩流性能： 在入口通0.42 MPa氮氣，壓力波動≤1%條件下，出口壓力每變化0.1MPa，輸出流量變化不超過±0.35ml/min（WL-L-100型穩流閥，在30ml/min流量下測量）。

控制精度：    ±0.3%

接口尺寸：1.6mm, 2mm, 3mm,4mm,1/16", 1/8", 1/4"NPT等

3、外形及安裝尺寸圖

4、穩流閥工作原理

5、清潔度檢測譜圖

 WL系列耐高溫穩流閥清潔度檢測譜圖，采用原北京分析儀器廠的sp-3420氣相色譜，FID檢測器；量程12;柱樣器溫度200℃，柱箱溫度200℃，檢測器溫度250℃，載氣:氮氣鋼瓶40L，輸出壓力0.4Mpa，氫氣發生器輸出0.3Mpa，全自動空氣泵輸出0.4Mpa

6、穩流閥數據檢驗表（以WL-L-100型穩流閥為例）

7、使用與維護

a) 請按照閥體所指示的進出口 (進口標記“I"，出口標記“O") 安裝使用；

b) 固定閥體的安裝孔為15mm，進口與出口接頭螺紋M8×1，進口與出口接管外徑3mm；

c) 使用的氣體應純凈、干燥，防止油污、灰塵及機械雜質進入閥體；

d) 順時針方向轉動閥桿輸出流量增大，反之則輸出流量減小。
