目錄:山東天合環境科技有限公司>>智慧環境>>el檢測儀>> TH-EL1光伏便攜式EL檢測儀
| 參考價 | ￥6500-￥24000 |
參考價：￥6500 ~ ￥24000
2500mm*2500mm*1500mm高配暗室 2000萬像素全自動對焦
| 2500mm*2500mm*1500mm高配暗室 | 6500元 | 648臺可售 |
| 2000萬像素全自動對焦 | 24000元 | 695臺可售 |
更新時間：2025-07-29 13:50:32瀏覽次數：15評價
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 應用領域 | 化工,農林牧漁,地礦,建材/家具,道路/軌道/船舶 |
|---|---|---|---|
| 輸出電流 | 0～5A可調 | 輸出電壓 | 0～60V可調 |
| 檢測面積 | 3000mm*2000mm | 鏡頭 | 18-55mm |
| 對焦模式 | 全自動對焦 |

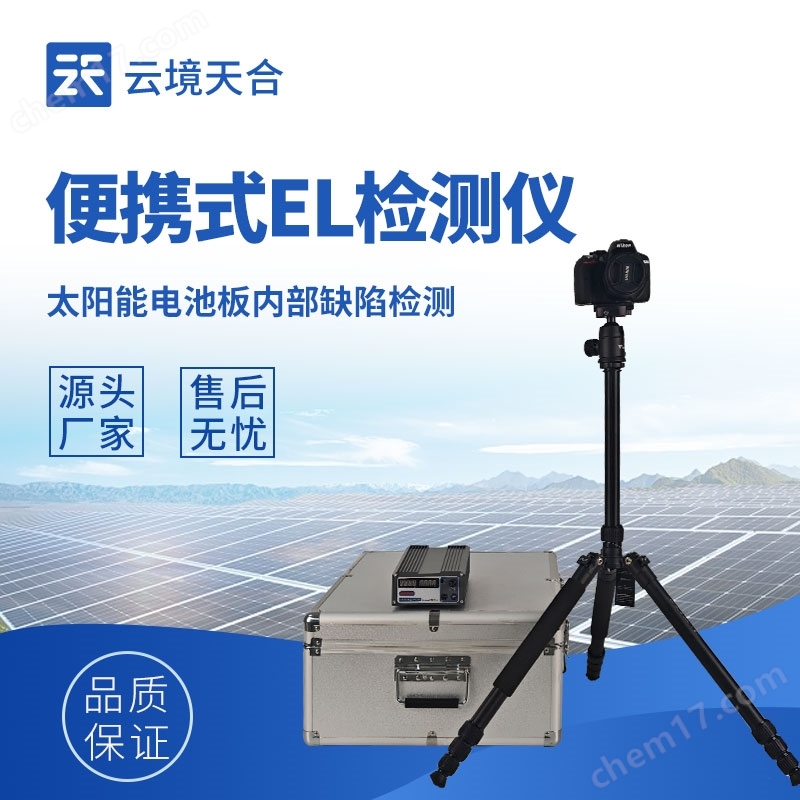

光伏便攜式EL檢測儀是一種專門用于檢測光伏組件內部缺陷的高效、便攜式無損檢測設備。它通過電致發光原理，使光伏組件在通電狀態下發出近紅外光，利用高分辨率相機捕捉這一發光圖像，從而揭示組件內部的隱裂、斷柵、黑心、碎片等缺陷。

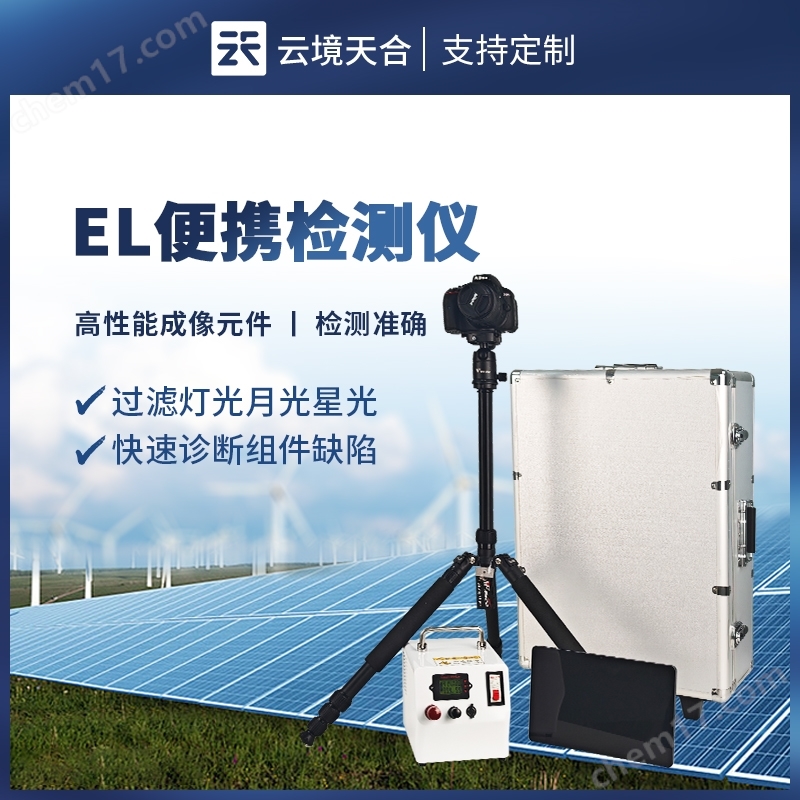

產品簡介： 光伏便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可跟高的幫助用戶完成產品質量檢測把控生產與安裝風險，便攜式EL檢測儀搭載2000萬級紅外相機可有效幫助用戶完成光伏板質量檢測，整機配備更為輕便的測試電源與三腳架模塊，攜帶運輸更為便捷，并且不受航空攜帶影響。
應用場景： 適用于光伏電站組件到貨檢，以及倉庫/實驗室/工廠的組件質量檢測。
可識別缺陷類型：
| 隱裂 | 破片 | 碎片 | 斷柵 | 黑心 | 虛焊 |
| 工藝污染 | 低效率片 | 黑邊 | 燒結 | 過刻 | 穿孔 |
產品特點優勢：
1、攜帶便捷適用于移動式電站測試
2、全自動對焦精度更高清晰度更好
3、2000萬級紅外相機畫質更透徹
4、程控恒流電源現場檢測更為安全穩定
5、平板電腦圖傳查看無需相機查看檢測圖像
6、1.85米輕型三腳架移動輕便簡單
7、整機模塊低至5kg，背包輕便攜帶
應用領域：
| 場景 | 工廠組件、倉庫組件、電站現場組件安裝前測試、 |
| 測試 | 白天：戶外防紅外暗室測試；室內無太陽光環境測試夜晚：直接三腳架測試，燈光月光無影響 |
| 對象 | 晶硅組件、薄膜組件（可定制） |
| 數量 | 單塊組件成像檢測 |
規格參數：
| 模塊 | 配置 | 規格 |
| 相機模塊 | 像素 | 2000萬像素 |
| 分辨率 | 4496X3000 | |
| 芯片 | 23.6x15.6mm、CMOS傳感器 | |
| 精度 | 1.5mm/pixel | |
| 光屏蔽 | 燈光、月光、星光、室內輕微太陽光 | |
| 檢測面積 | 3000mm*2000mm | |
| 鏡頭 | 18-55mm | |
| 對焦模式 | 全自動對焦 | |
| 電池 | 1040mah | |
| 內存卡 | 64GB、Wi-Fi無線 | |
| 電源模塊 | 輸出電流 | 0～5A可調 |
| 電流精度 | 0.1A | |
| 輸出電壓 | 0～60V可調 | |
| 電壓精度 | 0.1V | |
| 控制面板 | LED數顯程控面板 | |
| 功能設置 | 上電參數預設保存；輸出一鍵上電 | |
| 電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
| 上電線 | 10cm交流三孔品字輸入線 | |
| 直流線 | 3m直流輸出線、MC4端口對接組件 | |
| 軟件 | 圖傳APP | 檢測圖片查看與下載 |
| 支架系統 | 檢測支架 | 1.85米鋁合金支架 |
| 檢測云臺 | 支架一體式安裝，360度旋轉 | |
| 使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
| 質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
